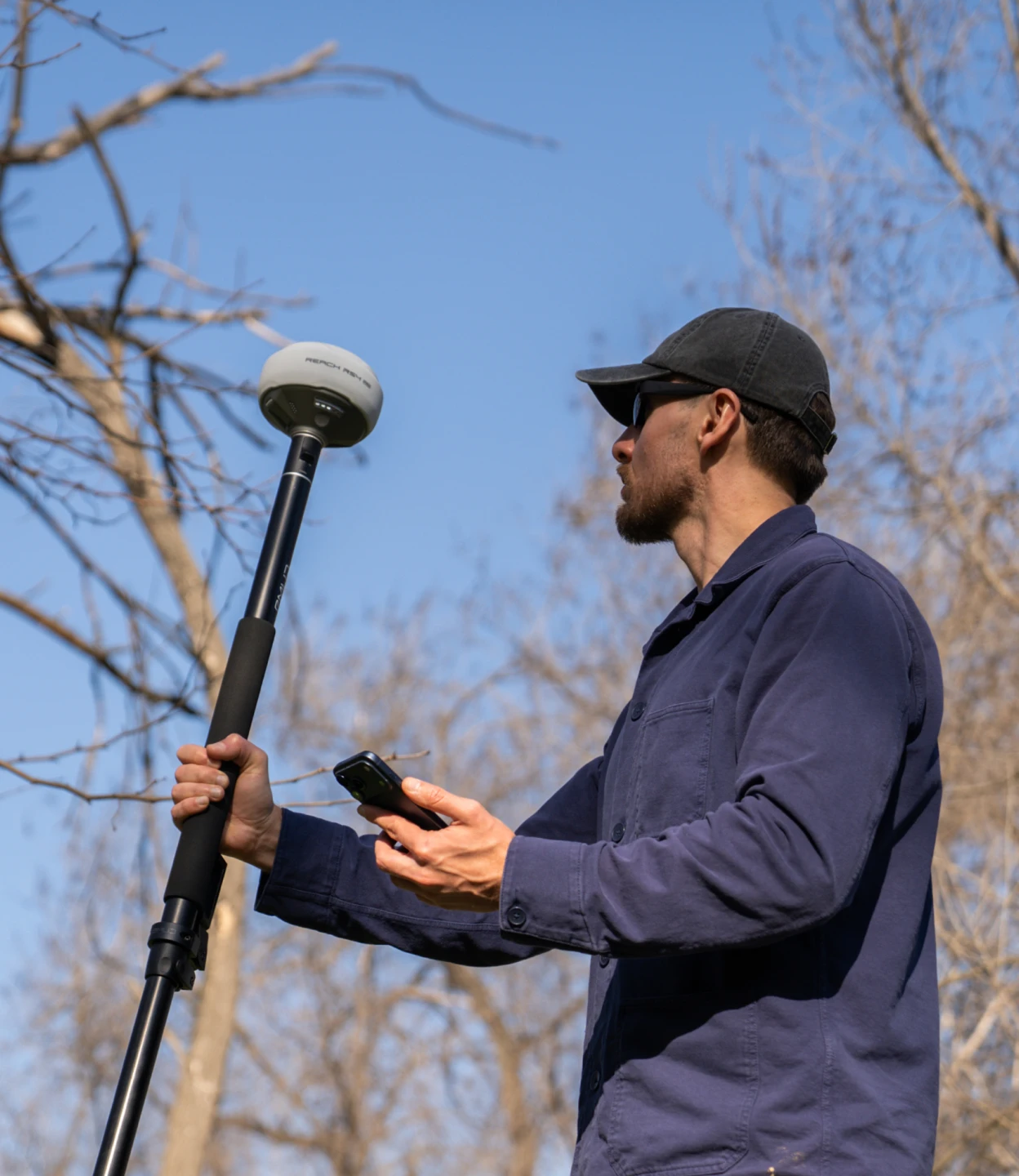

REACH RS4

Voll ausgestatteter RTK-Empfänger für die Vermessung

Datenerfassung mit Zentimetergenauigkeit. Für Profis entwickelt.

$3,899

Kaufen Sprechen Sie mit dem Team

Voll ausgestatteter RTK-Empfänger für die Vermessung

Hohe Genauigkeit, selbst an schwierigsten Stellen

Reach RS4 liefert innerhalb von Sekunden ein genaues Ergebnis. Der Empfänger empfängt Signale von GPS, GLONASS, Galileo, BeiDou, QZSS und NavIC. Dank der Unterstützung aller Frequenzbänder und einer Antenne mit Mehrwegunterdrückung bietet das Gerät auch unter rauen Bedingungen eine zuverlässige Leistung.

7 mm + 1 ppm in RTK

672 Kanäle

L1/L2/L5/L6

Passt sich jedem Arbeitsablauf an

Bereit für die Datenerfassung und Layout-Design

Jedes Reach-Gerät wird mit der Emlid Flow-App für iOS und Android geliefert. Sie unterstützt Sie bei allen Aufgaben vor Ort – angefangen beim Abstecken von Grundstücksecken bis hin zur Erfassung von Rohrdaten.

Alle Projekte werden sofort mit der Cloud synchronisiert, sodass Ihr Team stets über die neuesten Aktualisierungen verfügt und Sie immer eine Sicherungskopie Ihrer Arbeit haben.

Grenzkartierung Topo-Vermessung Bauwesen Versorgungsunternehmen Landschaftsbau

Festlegen von Seillinien und Orientierungspunkten.

Setzen Sie Referenzpunkte, um die Konstruktion und das Layout zu steuern.

Erfassen Sie die vorhandenen Standortmerkmale.

Dokumentieren Sie Versorgungseinrichtungen, Bäume und Bauwerke für die Planung oder das Design.

Messen Sie Neigungen und Gefälle.

Prüfen Sie, ob die Steigungen richtig entwässert sind oder ob das Gelände angepasst wurde.

Lokalisieren Sie Grundstücksecken.

Markieren Sie genaue Standorte für Gebäudeumrisse oder Zaunlinien.

Überprüfen Sie die Platzierung von Merkmalen.

Bestätigen Sie, dass die gebauten Elemente genau den Design-Plänen entsprechen.

Markieren Sie DXF-Designs.

Übertragen Sie Punkte und Linien an exakte Stellen am Standort.

Markieren Sie Mittellinien, Kurven und Versatzstücke.

Verfolgen Sie den genauen Verlauf von Straßen, Rohrleitungen oder Bauelementen.

Erfassen Sie die Höhen und identifizieren Sie die Abtrags- und Auffüllzonen.

Planen und kontrollieren Sie den Erdbau.

Messen Sie Abstände und Winkel genau.

Bestimmen Sie exakte Abstände und Peilungen zwischen Punkten für eine perfekte Ausrichtung.

Schließen Sie sich professionellen Vermessungsingenieuren an, die Geräte von Reach nutzen

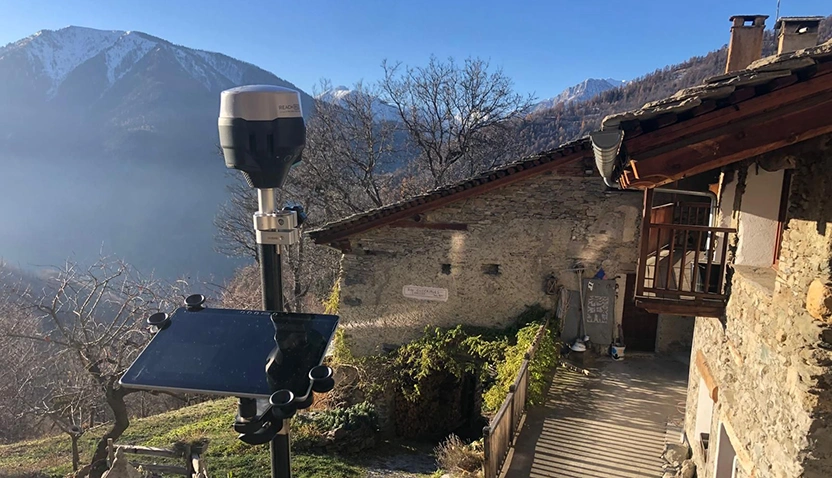

Francesco Pelazza, Vermessungsingenieur und Geomatik-Experte, Italien

Ich bin im Bereich der topografischen Vermessung und der Baustellenvermessung tätig. Im Jahr 2019 habe ich den Reach RS2 und den Reach RS3 in meinen Gerätepark integriert, zu dem auch Totalstationen gehören, um in unterschiedlichen Umgebungen arbeiten zu können. Ich wechsle oft von flachen ländlichen Gebieten zu Standorten in den Bergen, manchmal unter schwierigen Bedingungen und nicht immer mit zuverlässiger mobiler Internetverbindung.
Mit der RS2-Basisstation und dem RS3-Rover kann ich auch ohne Internetverbindung in jeder Umgebung genaue Vermessungen durchführen und dabei Zuverlässigkeit und Präzision gewährleisten.

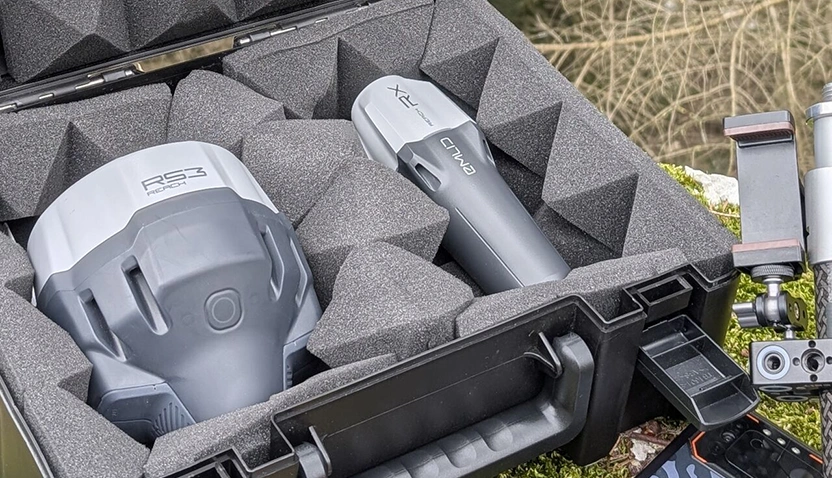

Marco Bartoletti, staatlich geprüfter Vermessungsingenieur, Italien

Als Vermessungsingenieur, der sich auf Katasterkartierung und Grenzvermessungen spezialisiert hat, habe ich mich jahrelang ausschließlich auf Totalstationen verlassen, was mit komplexer Logistik und langen Bearbeitungszeiten verbunden war. Der eigentliche Wendepunkt kam 2023 mit der Umstellung auf die Emlid-Empfänger Reach RS3 und Reach RX. Durch die Kombination der Empfänger mit der Emlid Flow-App kann ich das gesamte Projekt direkt vor Ort verwalten, was die Einrichtungszeiten verkürzt und den Wartungsaufwand reduziert.

Daniel Kenny, Vermessungsleiter, KLS Earthworks, USA

Bevor wir Emlid bei KLS Earthworks & Environmental einführten, mussten unsere Außendienstteams häufig einen Vermessungsingenieur hinzuziehen, um bestimmte Daten vor Ort zu überprüfen. Es gab immer eine Wartezeit, bis ein Vermessungsingenieur eintraf. Mit den Emlid Reach-Empfängern kommt es nicht mehr zu Verzögerungen bei Projekten, da die Bauleiter nun selbst sicher Höhenangaben überprüfen und die unterirdische Absteckung durchführen können. Das Vermessungsteam kann sich hingegen auf strategisch wichtigere Aufgaben konzentrieren, anstatt zwischen den Baustellen hin und her zu eilen, um die Absteckung zu überprüfen.
Wir verzeichnen eine deutliche Steigerung der Produktivität sowie einen Rückgang bei Nacharbeiten und Wartezeiten.

Ganzen Bericht lesen

Reach RS4: Allband-RTK-Empfänger mit Neigungskompensation

Entwickelt, um robust, kompakt und leicht zu sein

Reach RS4 receiver on a survey pole in a harsh outdoor environment

-20 bis +65 ºС

Arbeitstemperatur. Scheut weder Hitze noch Kälte.

IP68

Alle Anschlüsse sind vollständig abgedichtet und mit Silikonstopfen vor Wasser und Staub geschützt.

16 Stunden mit einer Ladung

Verwenden Sie den USB-C-Anschluss zum Aufladen oder nutzen Sie eine Powerbank für noch mehr Flexibilität.

Gehäuse aus Magnesiumlegierung

Dieses Material wird häufig für Ausrüstung in der Luft- und Raumfahrt verwendet. Es bietet die perfekte Balance zwischen Strapazierfähigkeit und Leichtigkeit.

129 x 129 x 99 mm

Passt in eine kleine Tasche.

927 g

Wiegt weniger als ein typischer Vermessungsstab.

Schnelle Einrichtung auf Baustellen

Schritt 1

Wählen Sie die RTK-Quelle aus

Sie können die lokale Basisstation einrichten und eine Verbindung zu Emlid Corrections oder zu einem NTRIP-Dienst herstellen.

Schritt 2

Hol dir deinen Kick

Konfigurieren Sie das Funkgerät, wenn Sie eine lokale Basisstation verwenden, die Korrektureingabe, wenn Sie NTRIP wählen, oder aktivieren Sie einfach die Emlid-Korrekturen.

Schritt 3

Das wäre dann alles

Jetzt kannst du Punkte sammeln und sie mit dem Rover einsetzen.

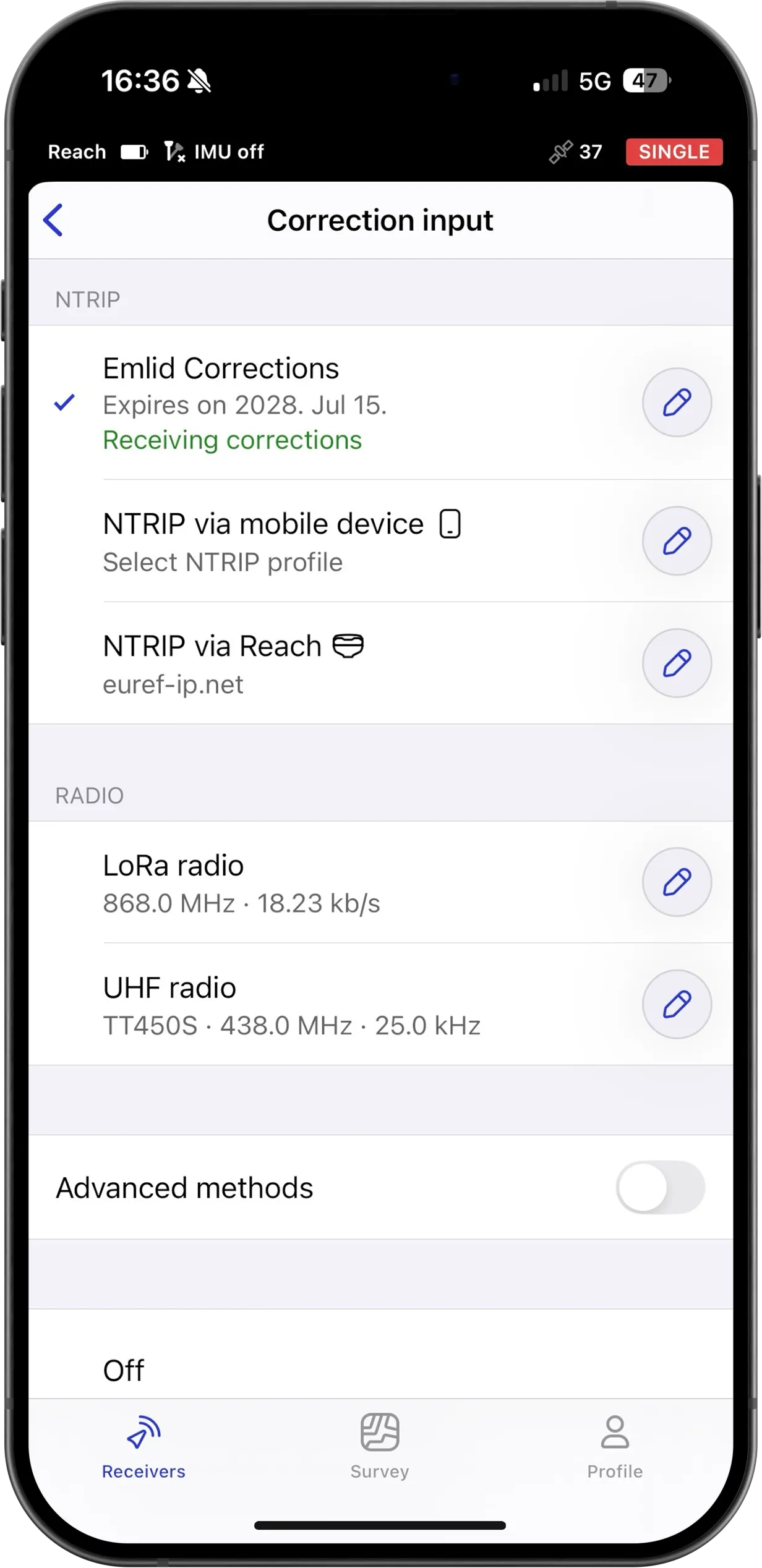

Reach-Empfänger konfigurieren

Korrekturen über das Internet abrufen

Mit dem Reach RS4 können Sie über das Internet auf Korrekturdaten zugreifen, indem Sie eine Verbindung zu Ihrem lokalen NTRIP-Netzwerk herstellen oder die integrierten Emlid-Korrekturen nutzen – einen VRS-basierten Korrekturdienst.

Verwenden Sie UHF- oder LoRa-Funk

Reach RS4 verfügt über ein Dualband-Funkmodul, das auf den Frequenzen 450 MHz und 915 MHz arbeitet. Es eignet sich sowohl für lizenzpflichtige als auch für lizenzfreie Verbindungen.

Rohdaten für PPK und PPP protokollieren

Reach RS4 zeichnet RINEX-Dateien nach Industriestandard auf. Aktivieren Sie die Rohdatenaufzeichnung, um die Daten herunterzuladen und mit gängiger PPK- oder PPP-Software weiterzuverarbeiten.

Kostenloser lebenslanger Support

Community

Treten Sie dem Forum und der Facebook-Nutzergruppe bei, um mit Emlid-Nutzern aus aller Welt in Kontakt zu treten und Erfahrungen mit anderen Experten Ihrer Branche auszutauschen.

Unterstützung von Experten

Wenn Sie sich für den Reach RS4 entscheiden, erhalten Sie lebenslangen Zugang zu unserem kompetenten Support-Team. Wir helfen Ihnen bei allem, was Sie brauchen, innerhalb von 24 Stunden oder weniger.

Wir stellen auch Video-Tutorials und Schnellstart-Leitfäden zur Verfügung, damit Sie in Ihrem eigenen Tempo lernen und das Beste aus Ihrem RS4 herausholen können.

Bestellen Sie Ihren Reach RS4 noch heute

Ein Jahr kostenlose RTK-Korrekturen

Reach RS4

Reach RS4, Tasche, USB-C-Kabel

Kaufen Mehr erfahren

$3,899

Ein Jahr kostenlose RTK-Korrekturen

Emlid Basis- und Rover-Kit

Reach RS4, Reach RS4 Pro, 2x Schnellverschluss-Aadapter, Reach RS4 Stoßstange, Reach RS4 Pro Stoßstange

Kaufen Mehr erfahren

$8,870

Registrieren

2-7 Tage per FedEx, UPS

Onlineshop Finden Sie einen Händler vor Ort

Reach-RS4-Datenblatt
135 KB

Mechanik

Abmessungen 128,6 x 128,6 x 99,3 mm
Gewicht 927 g (2.04 lb)
Betriebstemperaturen -40 bis +65 °C
Schutzart IP68

Elektrik

Autonomie 16 Stunden als RTK-Rover mit Neigung
Akku Li-Ion 5.000 mAh, 7,2 V
36 Wh
Aufladen USB-C (PD): 5 V – 3 A
9 V – 3 A, 12 V – 3 A, 15 V – 3 A

Positionierung

Statisch H: 4 mm + 0,5 ppm
V: 8 mm + 1 ppm
PPK H: 5 mm + 0,5 ppm
V: 10 mm + 1 ppm
RTK H: 7 mm + 1 ppm
V: 14 mm + 1 ppm
Neigungskompensation RTK + 2 mm + 0,3 mm/°
Konvergenzzeit Üblicherweise ~5 s

Konnektivität

Lora-Funk
Frequenzbereich
Leistung
Entfernung
ㅤ
868/915 MHz
Bis zu 1 W
Bis zu 8 km UHF-Funk
Frequenzbereich
Leistung
Protokolle
Modulationsart
ㅤ
410-470 MHz
Bis zu 2 W
TRIMTALK 450S**
GMSK
LTE-Modem Regionen
Bänder Global
FDD-LTE: 1, 2, 3, 4, 5,
7, 8, 12, 13,
18, 19, 20, 26, 28
TD-LTE: 38, 39, 40, 41
UMTS (UHPS/FDD):
1, 2, 5, 8
Quad-Band, 850/1900
900/1800 MHz SIM-Karte Nano-SIM
LTE-Modem Regionen
Bänder Global
FDD-LTE: 1, 2, 3, 4, 5,
7, 8, 12, 13,
18, 19, 20, 26, 28
TD-LTE: 38, 39, 40, 41
UMTS (UHPS/FDD):
1, 2, 5, 8
Quad-Band, 850/1900
900/1800 MHz SIM-Karte Nano-SIM
WLAN 802.11a/b/g/n
Bluetooth 5.1 (BR/EDR + LE)
Anschlüsse RS-232, USB C
*Verwenden Sie die richtige Antenne, LoRa oder UHF, für Ihre Einrichtung. **TRIMTALK ist eine Marke von Trimble Inc.

Daten

Korrekturen Ntrip, RTCM3
Positionsausgabe NMEA, LLH/XYZ
Datenerfassung RINEX, NMEA, LLH/XYZ, UBX
Interner Speicher 16 GB

GNSS

Signal nachverfolgt GPS: L1C/A, L2C, L5,
GLONASS: L1OF, L2OF,
Galileo: E1-B/C, E5a, E6,
BeiDou: B1I, B1C, B2a, B3I,
QZSS: L1C/A, L1C/B11, L2C, L5,
NavIC: L1-SPS-Daten, L5-SPS
Anzahl der Kanäle 672
Aktualisierungsraten Bis zu 10 Hz

Füllen Sie das Kontaktformular aus und wir werden Ihnen innerhalb eines Werktages (9:00–18:00 Uhr MEZ) antworten.

Gebührenfrei: 888-454-1916

Direktwahl: +1 817 865 3334 (exkl. 101)

sales@emlid.com

FAQ

Welche Genauigkeit bietet der Reach RS4?

Der Emlid Reach RS4 basiert auf einem leistungsstarken 672-Kanal-Allband-GNSS-Modul, das alle wichtigen Satellitennavigationssysteme (GPS, GLONASS, Galileo, BeiDou, QZSS und NavIC) erfasst. Er bietet eine horizontale RTK-Genauigkeit von 7 mm + 1 ppm und eine vertikale RTK-Genauigkeit von 14 + 1 ppm. Durch die Erfassung der niedrigeren L5- und L6-Bänder bietet der RS4 eine hervorragende Widerstandsfähigkeit gegen Mehrwegstörungen und Signalreflexionen. Dadurch können Vermessungsingenieure in etwa 5 Sekunden einen stabilen, zentimetergenauen Fix erzielen, selbst bei Arbeiten in der Nähe hoher Gebäude oder unter dichtem Baumkronendach.

Wie funktioniert die Neigungsausgleichsfunktion, und ist dafür eine Kalibrierung vor Ort erforderlich?

Der Reach RS4 verfügt über ein IMU-basiertes Neigungskompensationssystem der nächsten Generation, das keinerlei manuelle Kalibrierung erfordert. Da es auf einer 6DOF-IMU ohne Magnetometer basiert, ist das System völlig unempfindlich gegenüber magnetischen Störungen durch Metallgegenstände, Fahrzeuge, Zäune oder Versorgungsinfrastruktur in der Nähe. Der Empfänger gewährleistet auch bei steilen Neigungswinkeln eine Genauigkeit von unter 2 cm. Die Neigungskorrektur wird bereits nach wenigen schnellen Bewegungen der Stange automatisch aktiviert und bleibt während des gesamten Arbeitsvorgangs stabil.

Kann der Reach RS4 sowohl als Basisstation als auch als Rover verwendet werden? Ist er mit UHF-Empfängern von Drittanbietern kompatibel?

Ja. Das Reach RS4 ist ein äußerst vielseitiges Gerät, das nahtlos sowohl als Basisstation als auch als mobiler Rover eingesetzt werden kann. Es verfügt über ein erweitertes, internes 2-W-Dualband-Funksystem. LoRa (868/915 MHz) eignet sich ideal für die lizenzfreie Langstreckenkommunikation zwischen Basisstation und Rover über Entfernungen von bis zu 8 km (5 Meilen), wenn zwei Emlid-Empfänger gekoppelt werden. UHF (410–470 MHz) bietet zudem native Kompatibilität mit Vermessungsgeräten von Drittanbietern, die das TRIMTALK 450S-Protokoll verwenden.

Welche Feldsoftware und welche Dateiformate unterstützt der Reach RS4 für CAD und GIS?

Der Empfänger wird über die Emlid Flow-App (verfügbar für iOS und Android) gesteuert, die sich sofort mit der cloudbasierten Emlid Flow 360-Plattform koppelt und so eine nahtlose Datensynchronisation zwischen Außendienst und Büro ermöglicht. Er unterstützt alle gängigen Arbeitsabläufe: Erfassung topografischer Daten, Auslegung von CAD-Entwürfen, Überprüfung von Abtrag- und Aufschüttungswerten sowie Absteckung von Grenzen oder Mittellinien. Daten lassen sich problemlos in branchenüblichen Formaten wie CSV, DXF und SHP exportieren oder importieren.
