Receptor GNSS RTK para todas las bandas con cámaras duales. Replanteo visual y captura remota de puntos para un trabajo más rápido y seguro.

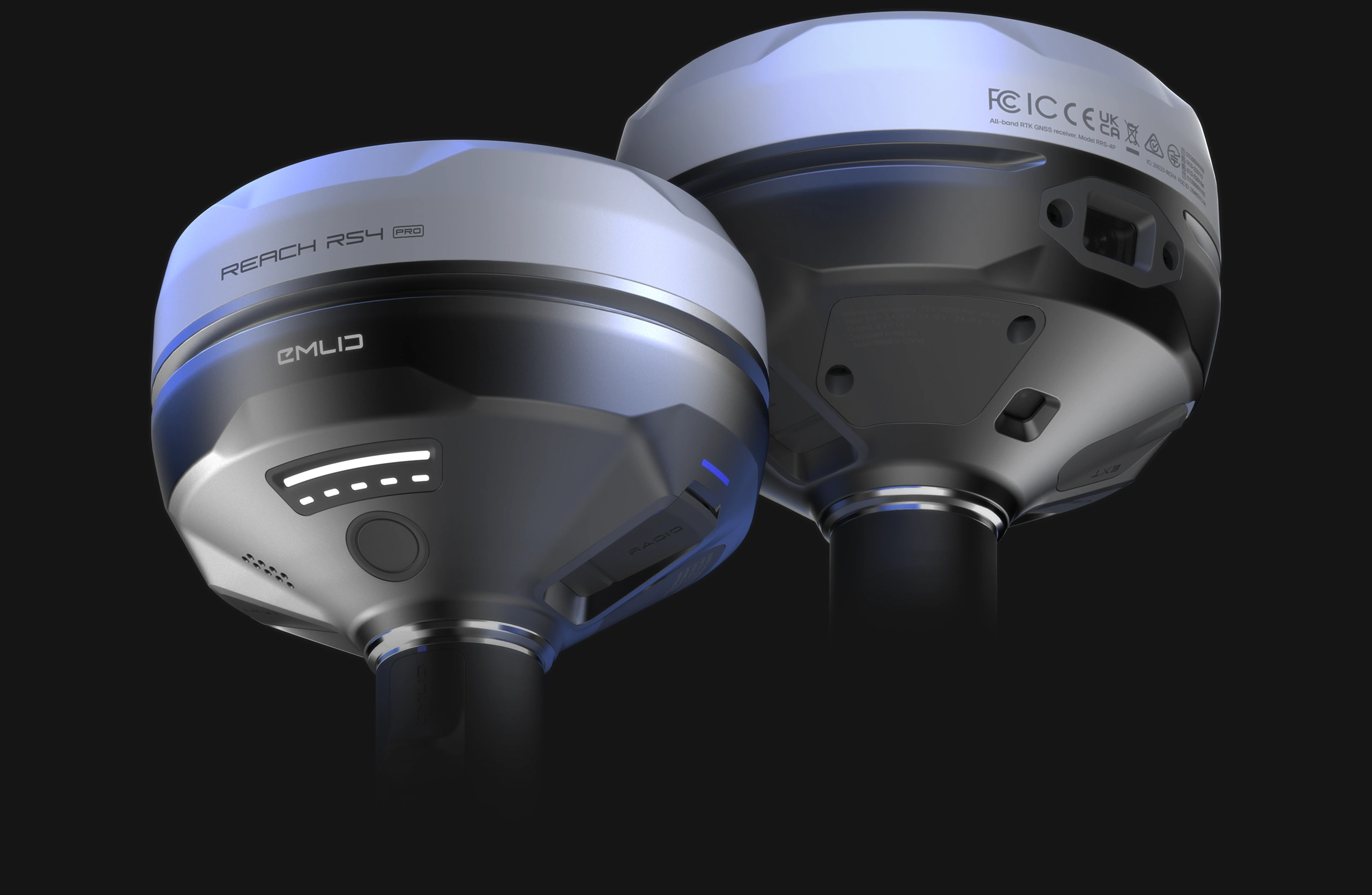

Reach RS4 Pro. Descubra la nueva forma de realizar levantamientos con cámaras duales
Con dos cámaras Full HD, el RS4 Pro lleva la topografía y el replanteo más lejos de lo que pueden hacerlo los RTK tradicionales.
Replantee más rápido con la guía de AR
Con el RS4 Pro, el replanteo se convierte en algo visual. En lugar de seguir simplemente las coordenadas de un mapa, sus diseños se superponen directamente sobre el mundo real, mostrando claramente dónde colocar las estacas.
Navegación dinámica
Vista automática del objetivo
Indicador de corte y llenado
Interruptor de punto rápido
Las cuadrillas pueden trabajar más rápido con el guiado de AR, incluso en obras de construcción y carreteras complejas.

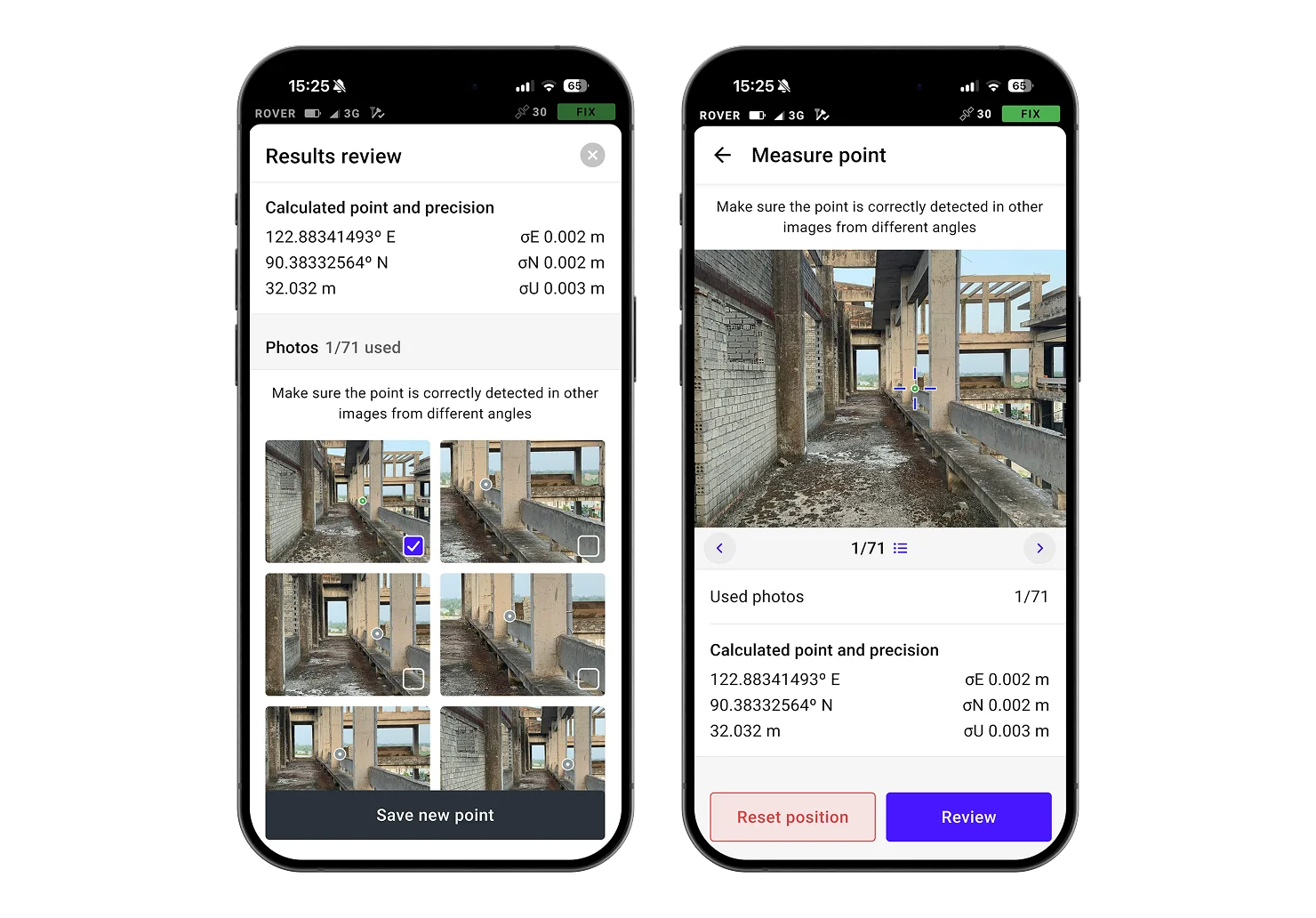

Medir a partir de imágenes
Aunque no pueda colocar el poste allí, podrá medirlo con su RS4 Pro. Utilice las cámaras para medir fachadas de edificios, zonas detrás de vallas, a través de carreteras muy transitadas y cualquier otro punto inaccesible.
Ahorre tiempo configurando una estación total y evite las zonas peligrosas.
Precisión inigualable, incluso bajo denso follaje
Reach RS4 Pro ofrece precisión centimétrica, incluso en entornos difíciles como bosques o cañones urbanos. Compatible con todas las constelaciones GNSS y frecuencias de señal, incluidas las bandas L5 y L6, y resistente a trayectos múltiples e interferencias, el Reach RS4 Pro localiza más de 40 satélites simultáneamente utilizando 672 canales.
Compensación de inclinación de última generación
La compensación de inclinación avanzada mantiene la exactitud incluso en ángulos pronunciados. Por ejemplo, con una inclinación de 30°, el Reach RS4 Pro sigue ofreciendo una precisión de 18 mm.1 La inicialización se realiza con unos pocos movimientos rápidos y se mantiene estable durante todo el trabajo, sin necesidad de recalibración manual.
Montaje con liberación rápida
El montaje con liberación rápida de diseño personalizado garantiza que el receptor quede firmemente sujeto al poste topográfico y no haya holgura. Hasta el más mínimo movimiento puede afectar a las mediciones basadas en la inclinación en ángulos más pronunciados. Este montaje resuelve el problema con una conexión rápida y sólida para obtener datos fiables y exactos.
Conectividad de base y rover
NTRIP
Conéctese a redes VRS o CORS de base única utilizando el formato RTCM3 para obtener correcciones RTK precisas. También puede transmitir correcciones desde su propia base utilizando el Caster NTRIP de Emlid
Radio de doble banda
UHF de 450 MHz
LoRa 915 MHz

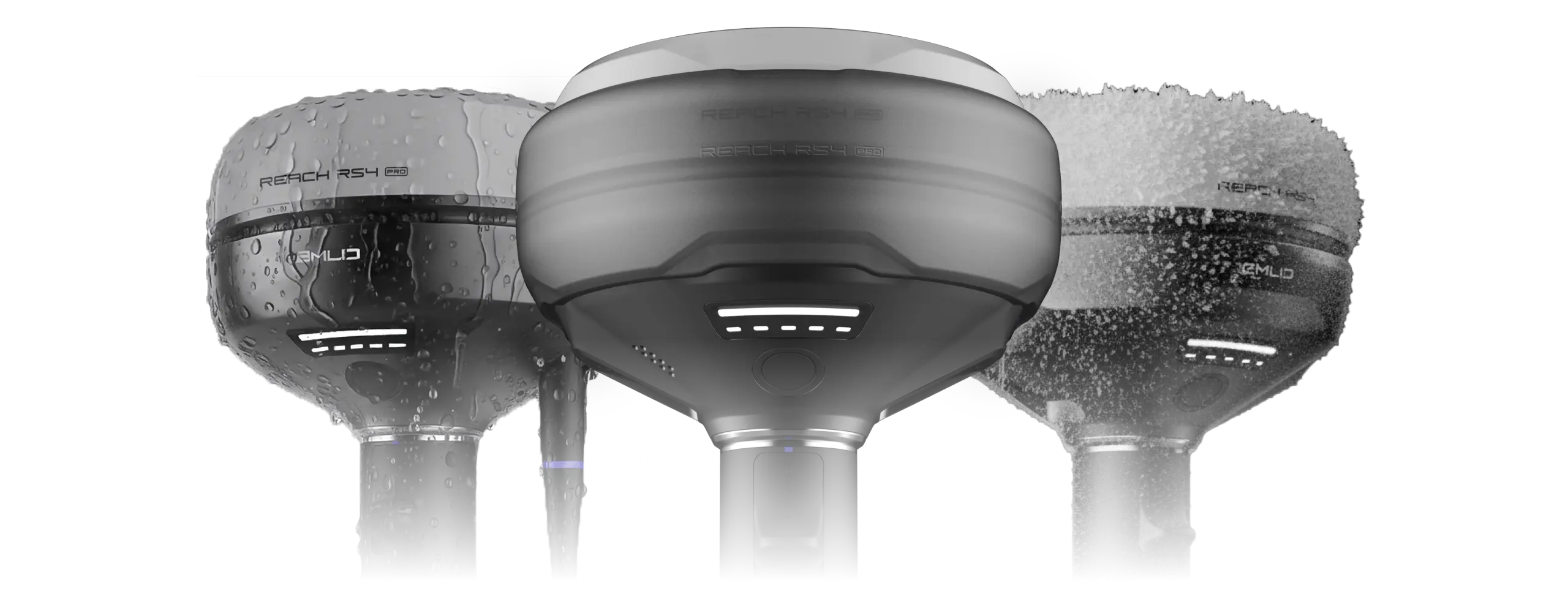

Diseñado para los entornos más duros
Cuerpo de aleación de magnesio
16 horas con una carga
Resistente al agua
-40 a +65 ºС
Primeras opiniones
Software para impulsar todo su flujo de trabajo
Reach RS4 Pro usa la tecnología de Emlid Flow, una completa solución de campo y en la nube para iOS y Android. Desde la configuración inicial hasta la verificación final, Emlid Flow mantiene a todo el equipo conectado, los datos sincronizados y el proyecto por el buen camino.
Mantenga sincronizado a su equipo
Gestione todo tipo de trabajo de campo
Especificación
Mecánica
- Dimensiones 128,6 x 128,6 x 99,3 mm
- Peso 920 g
- Temperatura de funcionamiento De -40 a +65 °C
- Protección de entrada IP68
Eléctrico
- Autonomía 16 horas como rover RTK con inclinación
-
Batería Li-Ion de 5000 mAh, 7,2 V
36 Wh -
Cargando USB Tipo-C (PD): 5 V-3 A
9 V-3 A, 12 V-3 A, 15 V-3 A
Posicionamiento
-
Estática H: 4 mm + 0,5 ppm
V: 8 mm + 1 ppm -
PPK H: 5 mm + 0,5 ppm
V: 10 mm + 1 ppm -
RTK H: 7 mm + 1 ppm
V: 14 mm + 1 ppm - Compensación de inclinación RTK + 2 mm + 0,3 mm/°
- Tiempo de convergencia ~5 s normalmente
Conectividad
-
Radio LoRa de hasta 1 W
Gama de frecuencias
ㅤ
Potencia
Distancia
868/915 MHz
0,1 W
Hasta 8 km Radio UHF hasta 2 WGama de frecuencias
ㅤ
Protocolos
Tipo de modulación
410-470 MHz
TRIMTALK 450S**
GMSK -
Módem LTE
Regiones
Bandas Global
FDD-LTE: 1, 2, 3, 4, 5,
7, 8, 12, 13,
18, 19, 20, 26, 28
TD-LTE: 38, 39, 40, 41
UMTS (UHPS/FDD):
1, 2, 5, 8
Cuatribanda, 850/1900
900/1800 MHz Tarjeta SIM Nano-SIM -
Módem LTE
Regiones
Bandas Global
FDD-LTE: 1, 2, 3, 4, 5,
7, 8, 12, 13,
18, 19, 20, 26, 28
TD-LTE: 38, 39, 40, 41
UMTS (UHPS/FDD):
1, 2, 5, 8
Cuatribanda, 850/1900
900/1800 MHz Tarjeta SIM Nano-SIM - Wi-Fi 802.11a/b/g/n
- Bluetooth 5.1 (BR/EDR + LE)
- Puertos RS-232, USB Tipo-C
- *Utilice la antena correcta, LoRa o UHF, para su configuración. **TRIMTALK es una marca comercial de Trimble Inc.
Datos
- Correcciones NTRIP, RTCM3
- Salida de la posición NMEA, LLH/XYZ
- Registro de datos RINEX, NMEA, LLH/XYZ, UBX
- Almacenamiento interno 16 GB
Creación de imágenes
-
Sensores de imagen 1/2,6 pulgadas, CMOS,
obturador global, Full HD -
Campo de visión
Cámara frontal
Cámara inferior H: 64,6°, V: 42,8°
H: 63°, V: 42° - Velocidad de imagen del vídeo 25 FPS
GNSS
-
Señal rastreada GPS: L1C/A, L2C, L5,
GLONASS: L1OF, L2OF,
Galileo: E1-B/C, E5a, E6,
BeiDou: B1I, B1C, B2a, B3I,
QZSS: L1C/A, L1C/B11, L2C, L5,
NavIC: L1-SPS Data, L5-SPS - Número de canales 672
- Tasas de actualización hasta 10 Hz
Asistencia gratuita de por vida
Comunidad
Ayuda de expertos
Reserve hoy mismo su Reach RS4 Pro
Reach RS4 Pro
Reach RS4 Pro, maletín de transporte, cable USB-C
$4599
Base Emlid y Kit del rover
Reach RS4, Reach RS4 Pro, 2 adaptadores de liberación rápida, protector para Reach RS4 y Reach RS4 Pro
$8870
¿Deseas recibir actualizaciones sobre el lanzamiento, las fechas de envío y las ofertas especiales?
¿Tienes alguna duda?
Pregunta a nuestro equipo
Rellena el formulario de contacto y te responderemos en el plazo de un día laborable (9:00-18:00 CET).
Marcación directa: +1 817 865 3334 (ex. 101)
También puedes enviarnos un mensaje de texto aquí:
Preguntas frecuentes
¿Para qué sectores y trabajos es mejor Reach RS4 Pro?
El Reach RS4 Pro es una herramienta premium fabricada por Emlid para topógrafos, ingenieros de la construcción, especialistas en infraestructuras críticas y operadores de drones que requieren datos de posición de alta exactitud. Con tecnología GNSS avanzada, antena robusta, compatible con GNSS en todas las bandas y multiconstelación, también puede utilizarse en proyectos de navegación por satélite, agricultura de precisión, cartografía e inspección. El receptor incluye un módulo IMU y un sistema de cámara dual para ayudarle a medir puntos de difícil acceso y mantenerle a salvo en zonas peligrosas.
¿Incluye un software el Reach RS4 Pro?
Sí. El RS4 Pro se integra perfectamente con Emlid Flow y Emlid Flow 360, potentes plataformas de software para profesionales de la topografía y la cartografía. Junto con el hardware, proporcionan un control total sobre los sistemas GNSS Reach, la gestión de bases y rovers, la configuración del servicio de corrección y la configuración y recolección de datos del proyecto. Los usuarios también se benefician de la sincronización en la nube, el registro de datos para PPK y varios ajustes RTK para obtener el máximo rendimiento GNSS y una posición precisa.
¿Puede RS4 Pro funcionar como estación base o integrarse con otros dispositivos?
Absolutamente. RS4 Pro puede servir como estación base RTK-GNSS y transmitir correcciones, o puede actuar como rover y proporcionar salidas de posición a hardware externo. Su arquitectura flexible, conectividad Bluetooth y conectores físicos permiten una integración sin problemas con pilotos automáticos, tractores, GPR y sistemas de monitorización industrial. Diseñado como receptor multiconstelación y para todas las bandas, es una herramienta versátil para proporcionar soluciones GNSS que pueden integrarse en flujos de trabajo e infraestructuras de sistemas de navegación conocidos.
¿Cómo garantiza el RS4 Pro la durabilidad, seguridad y fiabilidad a largo plazo?
El RS4 Pro está construido con una robusta carcasa resistente a la intemperie con clasificación IP68 que protege la antena, el módulo IMU y el sistema en general en todas las condiciones de trabajo. Sus características de mitigación de interferencias garantizan una recolección de datos estable incluso cerca de una torre de alta tensión o en entornos urbanos densos, lo que garantiza una posición exacta. La batería integrada tiene una vida útil de hasta dos días laborables sin que sea necesario recargarla.
Rendimiento sobre el terreno y respaldado por la asistencia técnica del fabricante, lo que garantiza la fiabilidad a largo plazo y la confianza en las operaciones diarias.
¿Qué nivel de exactitud proporciona Reach RS4 Pro?
El RS4 Pro ofrece exactitud RTK con precisión centimétrica. Su avanzada integración de sensores, su robusta antena y su procesamiento GNSS de banda optimizada proporcionan a los usuarios una posición estable. El RS4 Pro proporciona coherencia en todos los proyectos, tanto si se utilizan correcciones RTK (incluido SBAS) como flujos de trabajo PPK.
La asistencia técnica específica del fabricante garantiza un despliegue sin problemas y una fiabilidad a largo plazo.
1 – La fórmula es RTK + 2 mm + 0,3 mm/°, donde RTK es 7 mm + 1 ppm. Por lo tanto, con una línea de base de 1 km, la fórmula es 7 mm + 1 mm + 0,3 mm × 30° = 18 mm.
2 - La radio UHF admite una potencia de transmisión de hasta 2 W. El nivel exacto de potencia permitido depende de la normativa local del país y, en muchos casos, puede requerir una licencia. La radio LoRa admite una potencia de transmisión de hasta 1 W. La potencia máxima también varía según el país, pero LoRa está optimizada para mantenerse dentro de los límites libres de licencia en la mayoría de las regiones.
